TUGAS SOLDERING SHIFT 2

Udah lama nih ga ngepost sekarang karena tuntutan tugas makanya mulai ngepost lagi nih hehehe kali ini sih mau ngepost tentang solder menyolder dan membuat rangkaian seri dan pararel.Yu langsung aja Chawww !
alat alat yang di butuhkan ini nihh :
1.Solder

Gunanya solder disini jelas ya buat menyolder dan untuk melelehkan tenol yang akan merekatkan komponen . AWAS SOLDER JANGAN DI MAINKAN KARENA BERBAHAYA DAN DAPAT MENYEBABKAN LUKA SERIUS !




2.Resistor

Guna resistor pada rangkaian adalah untuk membuat hambatan agar rangkaian bisa memiliki arus yang kecil sehingga LED tidak akan pecah ketika di aliri arus listrik

3.Tenol

Merekatkan komponen komponen Listrik pada pcb

4.LED

Berfungsi sebagai indikator jika rangkaian bekerja dan ada aliran listrik yang mengalir akan di tandai dengan nyalanya LED namun jika besar arus pada rangkaian besar maka lampu LED dapat putus.

5.PCB

Ini untuk kita menyimpan komponen elektronika yang akan kita buat jadi rangkaian nihh dan untuk menempelkan komponen itu maka kita harus menyolder komponen di pcb

6.Baterai

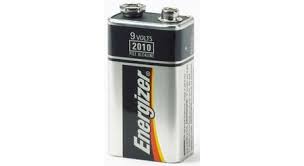

Sebagai sumber daya rangkaian yang akan kita buat


RANGKAIAN SERI

untuk membuat rangkaian seri kita hanya membutuhkan sebuah resistor dengan nilai yang tinggi agar lampu led tidak rusak ketika di aliri arus listrik (jumlah menyesuaikan asalkan memiliki nilai yang besar diaatas 1000 ohm) komponen elektronika di susun secara sejajar kepinggir satu ujung led di hubungkan ke resistor dan ujung lainnya untuk baterai

RANGKAIAN PARAREL

untuk membuat rangkaian pararel kita membutuhkan beberapa resitor dengan nilai diatas 1000 dan jika di perlukan sebuah kabel tunggal untuk membantu menghubungkan rangkaian , susun komponen dengan cara menghubungkan ujung ujung resistor menjadi satu dan salah satunya di gabungkan dengan lampu led


INGAT ! !
1.untuk menyolder usahakan seluruh lubang terpenuhi dan hasil dari solder tidak menggelembung namun sedatar mungkin !
2.led memiliki kutub positif dan kutub negatif
3.sebelum komponen di solder coba terlebih dahulu rangkaian dapat bekerja atau tidak

NB:FOTO RANGKAIAN TERHAPUS JADI TIDAK BISA DI UPLOAD , TERIMAKASIH !
